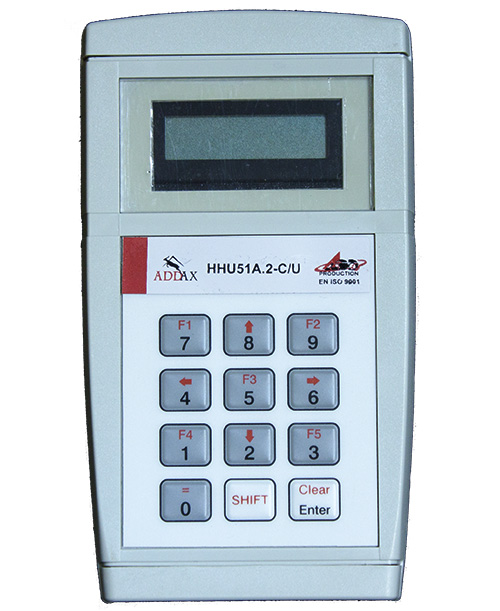

ОПИСАНИЕ
Прибор построен на базе микроконтроллера D1 со
специальным программным обеспечением, под управлением которого HHU
выполняет свои функции.
1. Коммуникации
Для коммуникаций предназначены следующие модули:
· Узел связи с
компьютером через USB порт (D7, разъём Х3)
· Порт Opto для
связи со счётчиками (через оптическую головку) или с
маршрутизаторами (при помощи кабеля с разъёмами RJ11 6P4C).
Подключение в обоих случаях производится через разъём Х7.
Устройство может комплектоваться модулем RF для радиосвязи со
счётчиками и маршрутизаторами оборудованными аналогичным модулем.
2. Синхронизация времени
Для выполнения функции синхронизации времени в сети устройство
снабжено часами реального времени D3. HHU синхронизирует свои часы с
часами Центра при получении очередного задания. Погрешность хода
часов – не более 5 с в сутки. При отключенном аккумуляторе работа
часов поддерживается питанием от ёмкости C3 в течение не менее 20
мин.
3. Визуализация
Информация, необходимая пользователю для работы с устройством,
выводится на двухстрочный ЖК – дисплей. Дисплей имеет подсветку,
управляемую программно.
Технические характеристики
|
Напряжение питания |
3,6 В |
|
Потребляемый ток:
в sleep режиме, не более
в активном режиме, не более |
50 мкА
60 мA |
|
Напряжение питания оптической головки |
5 В |
|
Напряжение внешнего источника для заряда
аккумулятора |
9…12 В |
|
Ток внешнего источника для заряда
аккумулятора |
400 мA |
|
Частота приема и передачи радиомодуля |
433,92 MГц |
|
Чувствительность приемника радиомодуля |
–110 dBm |
|
Погрешность хода часов в сутки, не более |
5 с |
|
Диапазон рабочих температур |
-10°С …+70°С |
|
Диапазон температур хранения |
-20°С …+70°С |
|
Габаритные размеры |
26х130х75 мм |
