ОПИСАНИЕ
Однофазный счетчик NP71E.1-12-1 —
это интеллектуальное электронное устройство для учета активной и
реактивной энергии. Однофазный счетчик NP71E.1-12-1 предназначен
для измерения мгновенной мощности и потребляемой активной и
реактивной энергии в цепях однофазного переменного тока. Такой
счетчик, как правило, устанавливается у однофазных абонентов в
многоквартирных домах, а также у маломощных абонентов мелкомоторного
сектора.
Счетчик собирает информацию и передает ее в Центр с использованием
встроенного PLC-модема (по линиям 0,4 кВ) или с использованием GSM/GPRS
модуля, подключенного через встроенный под крышкой клеммника
USB-модуль.
Основные функции счетчика NP71E.1-12-1:
-
измерение и учет активной и реактивной энергии (емкостной и
индуктивной) в одном или двух направлениях;
-
многотарифный учет электроэнергии (доступно до шести временных
тарифов с возможностью задания рабочих, выходных и специальных
дней);
-
измерение активной и реактивной мощности, тока (мгновенного,
среднего, дифференциального), среднеквадратичного напряжения,
температуры, частоты, cosф,
а также основных параметров качества электроэнергии;
-
возможность считывания суточных и 1,5,10,15,30,60-минутных
профилей с глубиной до 10 000 записей;
-
ведение журналов событий и аварий;
-
использование основного реле для отключения/подключения
потребителя из центра сбора данных, для ограничения потребляемой
активной мощности, для защитного отключения при бросках тока и
напряжения, при наличии дифференциального тока;
-
дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
-
датчик вскрытия корпуса счетчика;
-
датчик вскрытия крышки клеммника;
-
датчик сильного внешнего магнитного поля;
-
датчик дифференциального тока.
Отличительные особенности счетчика NP71E.1-12-1:
-
дистанционное обновление программного обеспечения счетчика;
-
поддержка модуляции SFSK, OFDM;
-
усиленное шифрование передаваемой информации.
Технические
характеристики
|
Класс точности
активная энергия
реактивная энергия |
1
2 |
|
Базовый ток |
5 А |
|
Минимальный ток |
0,25 А |
|
Максимальный ток |
80 А |
|
Стартовый ток
активная энергия
реактивная энергия |
0,020А
0,025А |
|
Номинальное напряжение |
230 В |
|
Рабочий диапазон напряжений |
184...276 В |
|
Предельный рабочий диапазон напряжений
|
115...276 В |
|
Частота сети |
50 Гц ± 1 Гц |
|
Постоянная счетчика
активная энергия
реактивная энергия |
1000 имп./кВт∙ч
1000 имп./кВар∙ч |
|
Рабочий диапазон температур счетчика
|
-40°C...+70°C |
|
Рабочий диапазон температур ЖКИ счетчика |
-40°C...+70°C |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями тока, не более |
0,04 В∙А |
|
Полное потребление цепями напряжения (активной/полной
мощности), не более |
2,6 Вт / 9,5 В∙А |
|
Тип подключения |
Прямого включения |
|
Класс защиты IP |
IP54 |
|
Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части
прибора) |
100 бит/с (FSK)
2400 бит/с (S-FSK)
128кбит/с (OFDM PRIME) |
|
Интервал между поверками
|
16 лет |
|
Срок службы батарейки, не менее |
20 лет |
|
Средний срок службы, не менее |
30 лет |
|
Средняя наработка на отказ счетчика, не менее |
144 000 ч |
|
Габариты |
(213,5×127,5×62) мм |
|
Масса, не более |
0,88 кг |
|
Дисплей |
с подсветкой |
|
Силовое реле для управления нагрузкой |
80 А |
|
Датчики: |
вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока |
Коммуникационные
интерфейсы:
|
Основной канал PLC |
+ |
|
Оптический интерфейс |
+ |
|
FSK-132 |
- |
|
USB (модули под крышкой клеммника) |
+ |

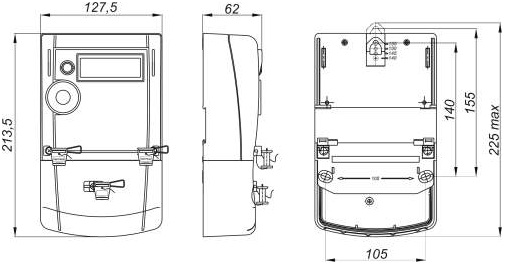

Габаритные
размеры счетчика:

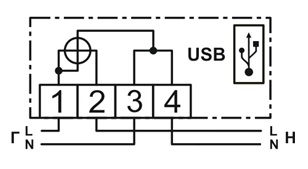

Схема
подключения:
|
