ОПИСАНИЕ

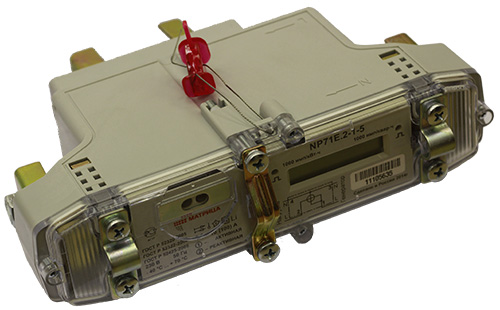

Однофазный SPLIT-счетчик NP71E.2-1-5 —
это интеллектуальное электронное устройство для учета активной и
реактивной энергии. Счетчик NP71E.2-1-5 предназначен
для измерения мгновенной мощности и потребляемой активной и
реактивной энергии в цепях однофазного переменного тока. Такой
счетчик, как правило, устанавливается у однофазных абонентов в
частном секторе. Счетчик
имеет уличное исполнение и предназначен для монтажа в разрыв провода
рядом с опорой. Крепление
счетчика непосредственно на провод СИП снижает затраты на монтаж и
сборку щитов учета.
Счетчик NP71E.2-1-5 собирает
информацию и передает ее в Центр с использованием встроенного
PLC-модема. Счетчик может передавать информацию на пользовательский
дисплей CIU7 напрямую
без УСПД.
Основные функции счетчика
NP71E.2-1-5:
-
измерение и учет активной и реактивной энергии (емкостной и
индуктивной) в одном или двух направлениях;
-
многотарифный учет электроэнергии (доступно до трех временных
тарифов с возможностью задания рабочих, выходных и специальных
дней);
-
измерение активной и реактивной мощности, тока (мгновенного,
среднего, дифференциального), среднеквадратичного напряжения,
температуры, частоты, cosф,
а также основных параметров качества электроэнергии;
-
возможность считывания суточных и 1,5,10,15,30,60-минутных
профилей с глубиной до 10 000 записей;
-
ведение журналов событий и аварий;
-
использование основного реле для отключения/подключения
потребителя из центра сбора данных, для ограничения потребляемой
активной мощности, для защитного отключения при бросках тока и
напряжения, при наличии дифференциального тока;
-
дистанционное считывание данных и конфигурирование счетчика.
Отличительные особенности
счетчика NP71E.2-1-5:
-
монтаж в разрыв провода рядом с опорой вне зоны доступа абонента
-
класс защищенности корпуса IP65
-
дистанционное обновление программного обеспечения счетчика
-
поддержка модуляции S-FSK, OFDM
-
усиленное шифрование передаваемой информации
-
работа с пользовательским дисплеем CIU без помощи УСПД.
Технические характеристики
|
Класс точности
активная энергия
реактивная энергия |
1
2 |
|
Базовый ток |
10 А |
|
Минимальный ток |
0,5 А |
|
Максимальный ток |
100 А |
|
Стартовый ток
активная энергия
реактивная энергия |
0,040А
0,050А |
|
Номинальное напряжение |
230 В |
|
Рабочий диапазон напряжений |
184...276 В |
|
Предельный рабочий диапазон напряжений |
115...276 В |
|
Частота сети |
50 Гц ± 1 Гц |
|
Постоянная счетчика
активная энергия
реактивная энергия |
1000 имп/кВт∙ч
1000 имп/квар∙ч |
|
Рабочий диапазон температур счетчика |
-40 °C ... +70 °C |
|
Рабочий диапазон температур ЖКИ счетчика |
-30 °C ... +70 °C |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями тока, не более |
0,2 В∙А |
|
Полное потребление цепями напряжения (активной/полной
мощности), не более |
1,5 Вт / 10 В∙А |
|
Тип подключения |
непосредственного
включения |
|
Класс защиты IP |
IP65 |
Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части
прибора) |
2400 бод (S-FSK)
128 кбод (OFDM PRIME) |
|
Интервал между поверками |
16 лет |
|
Срок службы батарейки, не менее |
20 лет |
|
Средний срок службы, не менее |
30 лет |
|
Средняя наработка на отказ счетчика, не менее |
144 000 ч |
|
Габариты |
202×169×59,5 мм |
|
Масса, не более |
1,3 кг |
|
Дисплей |
без подсветки |
|
Силовое реле для управления нагрузкой |
100 А |
|
Датчики: |
вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока |
Коммуникационные
интерфейсы
|
Интерфейс |
NP71E.2-1-5 |
|
Основной канал PLC |
+
|
|
Оптический интерфейс |
+
|
|
FSK-132 |
+
|
|
USB (модули под крышкой клеммника) |
-
|
Габаритные размеры
счетчика:

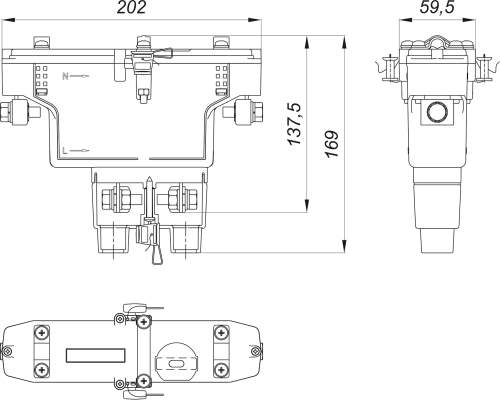

Схема подключения:
