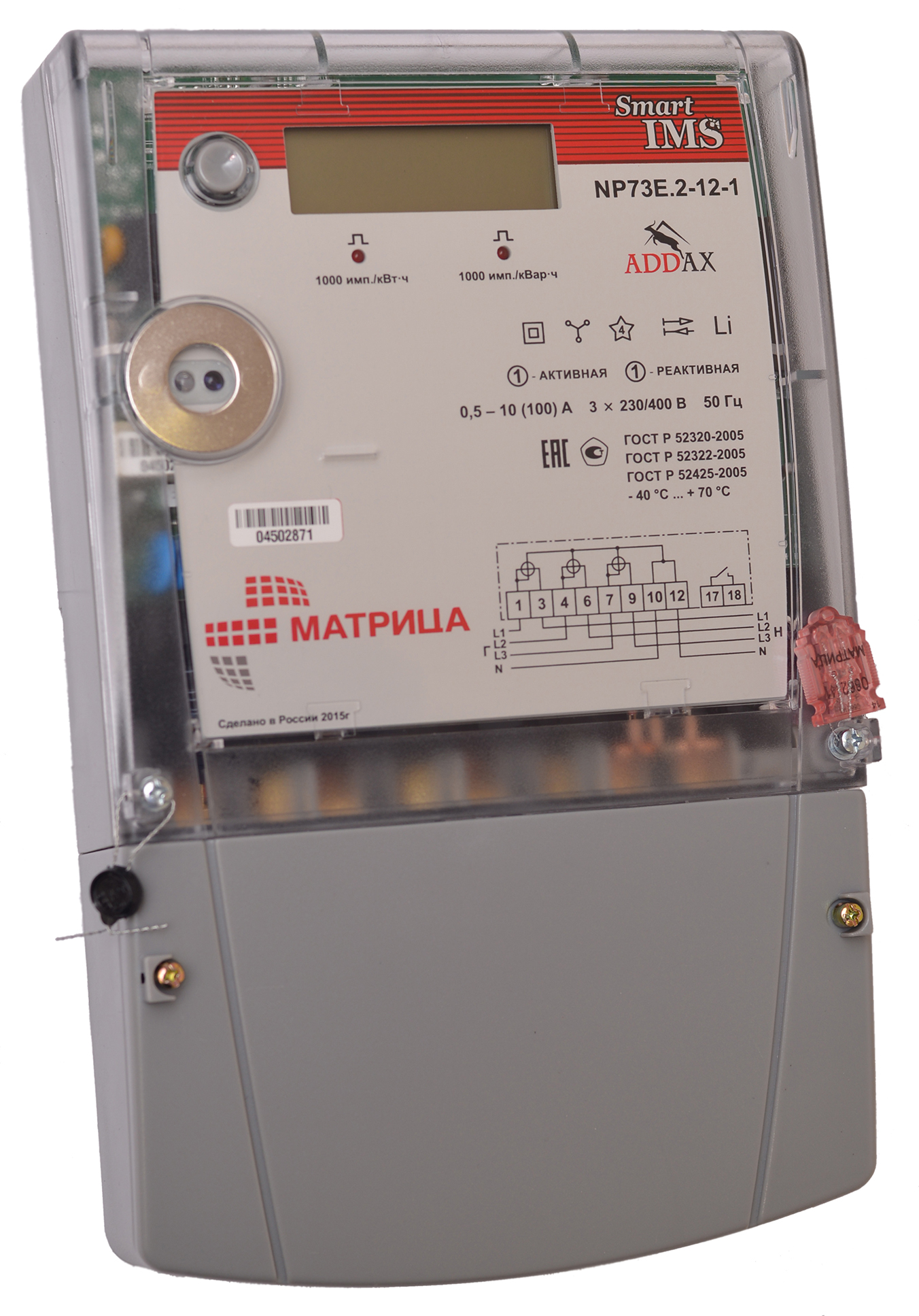

Трехфазный счетчик Матрица NP73E.2-12-1 прямого включения




Видео-обзор трехфазный счетчик NP73E.2-12-1 прямого включения.



NP73E.2-12-1

ОПИСАНИЕ

Трехфазный счетчик NP73E.2-12-1 прямого включения предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии (прямой и обратной) в цепях трехфазного переменного тока. Такой счетчик, как правило, устанавливается у трехфазных абонентов в многоквартирных и частных домах, а также у маломощных трехфазных абонентов мелкомоторного сектора. Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.

Основные функции счетчика NP73E.2-12-1:

  • измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
  • многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
  • измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
  • возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
  • ведение журналов событий и аварий;
  • использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
  • использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
  • дистанционное считывание данных и конфигурирование счетчика.

Датчики для исключения попыток несанкционированного доступа:

  • датчик вскрытия корпуса счетчика;
  • датчик вскрытия крышки клеммника;
  • датчик сильного внешнего магнитного поля;
  • датчик дифференциального тока.

Отличительные особенности счетчика NP73E.2-12-1:

  • дистанционное обновление программного обеспечения счетчика
  • поддержка модуляции FSK, S-FSK, OFDM
  • усиленное шифрование передаваемой информации.



Технические характеристики

Класс точности

активная энергия
реактивная энергия

1
1

Базовый ток

10 А

Минимальный ток

0,5 А

Максимальный ток

100 А

Стартовый ток

активная энергия
реактивная энергия

0,040А
0,040А

Номинальное напряжение

3×230/400 В

Рабочий диапазон напряжений

3×184...276 В

Предельный рабочий диапазон

3×115...276 В

Частота сети

50 Гц

Постоянная счетчика

активная энергия

реактивная энергия

1000 имп./кВт∙ч

1000 имп./кВар∙ч

Рабочий диапазон температур

-40 °C … +70 °C

Точность хода часов (при 25 °C)

< 0,5 с / 24 ч

Полное потребление цепями тока, не более

0,9 В∙А

Полное потребление цепями напряжения (активной/полной мощности), не более

1,1 Вт / 10,0 В∙А

Тип подключения

Прямого включения

Класс защиты IP

IP54

Основной коммуникационный интерфейс

PL (силовая линия 0,4 кВ)

Дополнительный коммуникационный интерфейс

оптический порт

Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части прибора)

100 бит/с (FSK)
2400 бит/с (S-FSK)
128 кбит/с (OFDM)

Межповерочный интервал

10 лет

Срок службы батарейки, не менее

20 лет

Средний срок службы, не менее

20 лет

Средняя наработка на отказ счетчика, не менее

96 000 ч

Габариты

(290×180×63) мм

Масса, не более

1,55 кг

Дисплей

с подсветкой

Силовое реле для управления нагрузкой

100 А

Маломощное дополнительное реле

5 А

Датчики:

вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока


Коммуникационные интерфейсы

Канал PLC

+

Оптический интерфейс

+

FSK-132

-

Коммуникационный модуль под крышкой клеммника

-

Габаритные размеры счетчика:

Схема подключения:
