ОПИСАНИЕ

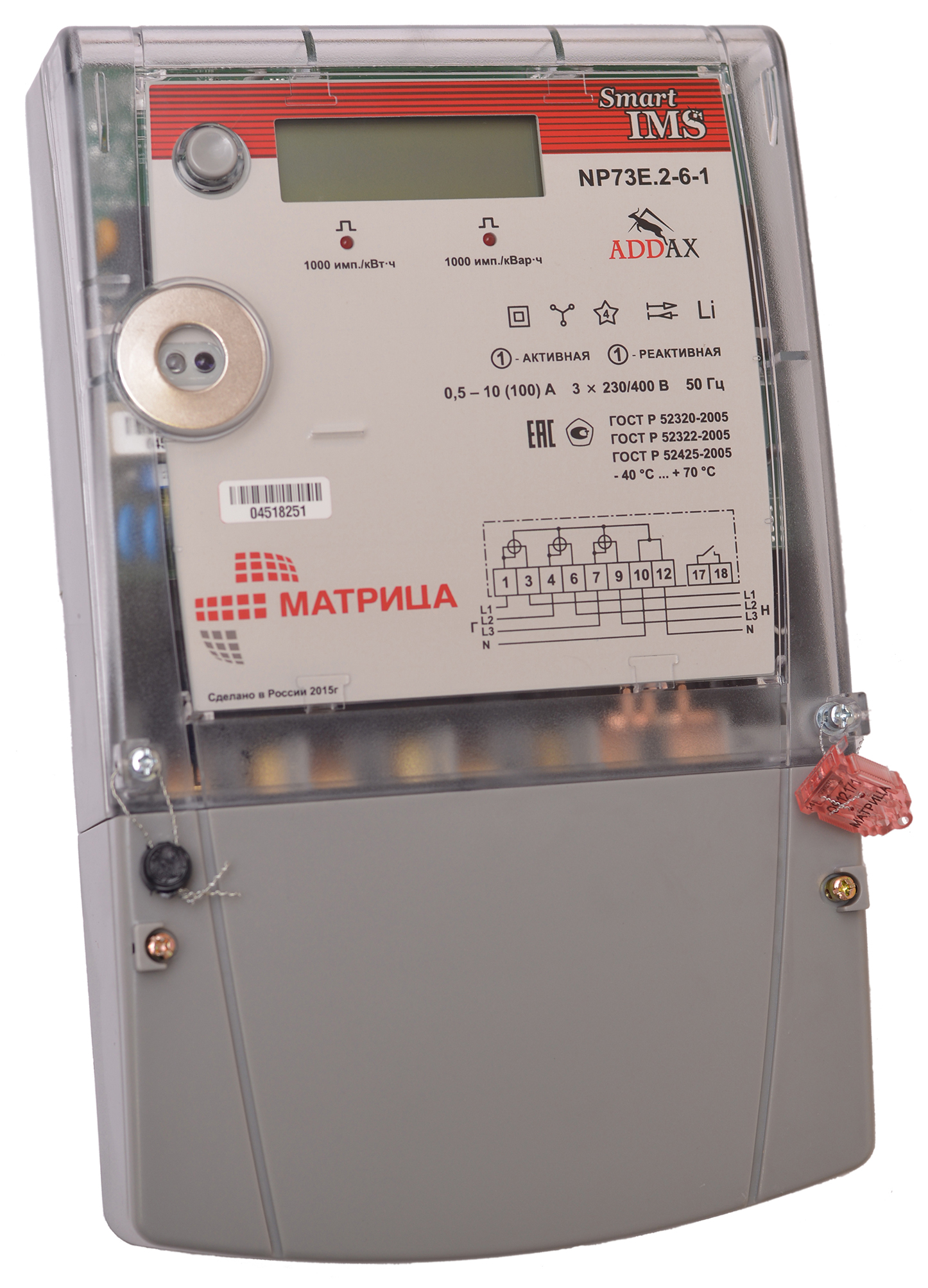

Трехфазный счетчик NP73E.2-6-1 —
это интеллектуальное электронное устройство для учета активной и
реактивной энергии. Трехфазный счетчик NP73E.2-6-1
прямого включения предназначен для измерения мгновенной
мощности и потребляемой активной и реактивной энергии в цепях
трехфазного переменного тока. Такой счетчик, как правило,
устанавливается у трехфазных абонентов в многоквартирных и частных
домах, а также у маломощных трехфазных абонентов мелкомоторного
сектора.
Счетчик собирает информацию и передает ее в Центр с использованием
встроенного PLC-модема. А также благодаря встроенному модулю FSK-132
трехфазный счетчик NP73E.2-6-1 поддерживает
работу с пользовательским дисплеем CIU7 напрямую,
без использования УСПД.
Основные функции счетчика NP73E.2-6-1:
-
измерение и учет активной и реактивной энергии (емкостной и
индуктивной) в одном или двух направлениях;
-
многотарифный учет электроэнергии (доступно до шести временных
тарифов с возможностью задания рабочих, выходных и специальных
дней);
-
измерение активной и реактивной мощности, тока (мгновенного,
среднего, дифференциального), среднеквадратичного напряжения,
температуры, частоты, cosф,
а также основных параметров качества электроэнергии;
-
возможность считывания суточных и 1,5,10,15,30,60-минутных
профилей с глубиной до 10 000 записей;
-
ведение журналов событий и аварий;
-
использование основного реле для отключения/подключения
потребителя из центра сбора данных, для ограничения потребляемой
активной мощности, для защитного отключения при бросках тока и
напряжения, при наличии дифференциального тока;
-
использование дополнительного маломощного реле для
отключения/подключения нагрузки не более 5А или контакторов из
центра сбора данных или по расписанию;
-
дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
-
датчик вскрытия корпуса счетчика;
-
датчик вскрытия крышки клеммника;
-
датчик сильного внешнего магнитного поля;
-
датчик дифференциального тока.
Отличительные особенности счетчика NP73E.2-6-1:
-
дистанционное обновление программного обеспечения счетчика;
-
поддержка модуляции S-FSK, OFDM;
-
усиленное шифрование передаваемой информации.
Технические характеристики
|
Класс точности
активная энергия
реактивная энергия |
1
1 |
|
Базовый ток |
10 А |
|
Минимальный ток |
0,5 А |
|
Максимальный ток |
100 А |
|
Стартовый ток
активная энергия
реактивная энергия |
0,040А
0,040А |
|
Номинальное напряжение |
3×230/400 В |
|
Рабочий диапазон напряжений |
3×184...276 В |
|
Предельный рабочий диапазон |
3×115...276 В |
|
Частота сети |
50 Гц |
|
Постоянная счетчика
активная энергия
реактивная энергия |
1000 имп./кВт∙ч
1000 имп./кВар∙ч |
|
Рабочий диапазон температур |
-40 °C … +70 °C |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями тока, не более |
0,08 В∙А |
|
Полное потребление цепями напряжения (активной/полной
мощности), не более |
1,3 Вт / 11,6 В∙А |
|
Тип подключения |
Прямого включения |
|
Класс защиты IP |
IP54 |
|
Основной коммуникационный интерфейс |
PL (силовая линия 0,4 кВ) |
|
Скорость передачи данных по основному каналу связи (в
зависимости от версии ПО коммуникационной части прибора) |
2400 бит/с (S-FSK)
128 кбит/с (OFDM) |
|
Межповерочный интервал |
10 лет |
|
Срок службы батарейки, не менее |
20 лет |
|
Средний срок службы, не менее |
20 лет |
|
Средняя наработка на отказ счетчика, не менее |
96 000 ч |
|
Габариты |
(290×180×63) мм |
|
Масса, не более |
1,7 кг |
|
Дисплей |
с подсветкой |
|
Силовое реле для управления нагрузкой |
100 А |
|
Маломощное дополнительное реле |
5 А |
|
Датчики: |
вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока |
Коммуникационные интерфейсы
|
Канал PLC |
+ |
|
Оптический интерфейс |
+ |
|
FSK-132 |
+ |
|
Коммуникационный модуль под крышкой клеммника |
- |
Габаритные размеры счетчика:

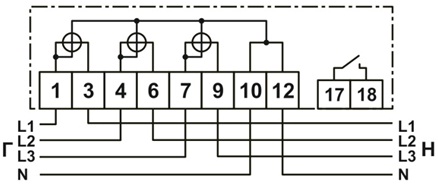

Схема подключения:
