ОПИСАНИЕ

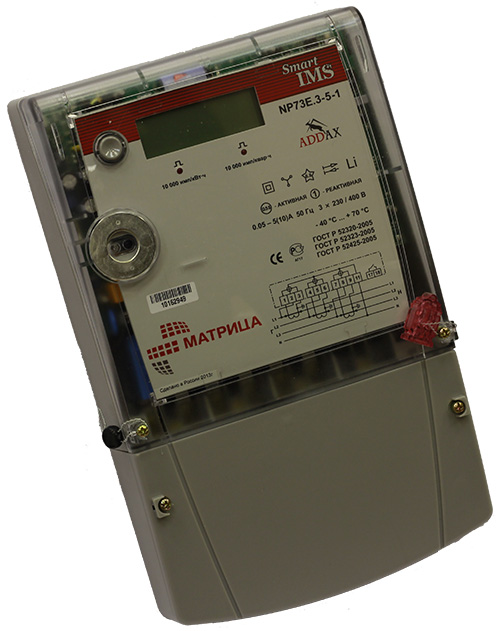

Трехфазный счетчик трансформаторного включения NP73E.3-5-1 —
это интеллектуальное электронное устройство для учета активной и
реактивной энергии. Трехфазный счетчик NP73E.3-5-1 предназначен
для измерения мгновенной мощности и потребляемой активной и
реактивной энергии в цепях трехфазного переменного тока. Такой
счетчик, как правило, устанавливается на трансформаторных
подстанциях или во ВРУ домов в качестве балансного счетчика, а также
у мощных трехфазных абонентов мелкомоторного сектора.
Счетчик собирает информацию и передает ее в Центр с использованием
встроенного PLC-модема.
Основные функции счетчика
NP73E.3-5-1:
-
измерение и учет активной и реактивной энергии (емкостной и
индуктивной) в одном или двух направлениях;
-
многотарифный учет электроэнергии (доступно до шести временных
тарифов с возможностью задания рабочих, выходных и специальных
дней);
-
измерение активной и реактивной мощности, тока (мгновенного,
среднего), среднеквадратичного напряжения, температуры, частоты,
cosф, а также
основных параметров качества электроэнергии;
-
возможность считывания суточных и 5,10,15,30,60-минутных
профилей с глубиной до 10 000 записей;
-
ведение журналов событий и аварий;
-
использование дополнительного маломощного реле для отключения/подключения
нагрузки не более 5А или контакторов из центра сбора данных или
по расписанию;
-
дистанционное считывание данных и конфигурирование счетчика.
Датчики
для исключения попыток несанкционированного доступа:
-
датчик вскрытия корпуса счетчика;
-
датчик вскрытия крышки клеммника;
-
датчик сильного внешнего магнитного поля.
Отличительные особенности
счетчика NP73E.3-5-1:
-
дистанционное обновление программного обесечения счетчика
-
поддержка модуляции S-FSK.
Технические характеристики
|
Класс точности
активная энергия
реактивная энергия |
0,5 S
1 |
|
Базовый ток |
5 А |
|
Минимальный ток |
0,05 А |
|
Максимальный ток |
10 А |
|
Стартовый ток
активная энергия
реактивная энергия |
0,005А
0,010А |
|
Номинальное напряжение |
3×230/400 В |
|
Рабочий диапазон напряжений |
3×184...276 В |
|
Предельный рабочий диапазон |
3×115...276 В |
|
Частота сети |
50 Гц |
|
Постоянная счетчика
активная энергия
реактивная энергия |
10 000 имп/кВт∙ч
10 000 имп/квар∙ч |
|
Рабочий диапазон температур |
-40 °C . +70 °C |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями тока, не более |
1 В∙А |
|
Полное потребление цепями напряжения (активной/полной
мощности), не более |
2 Вт / 10 В∙А |
|
Тип подключения |
трансформаторного
включения цепей тока |
|
Класс защиты IP |
IP54 |
|
Скорость передачи данных по основному каналу связи |
2400 бод (S-FSK) |
|
Межповерочный интервал |
10 лет |
|
Срок службы батарейки, не менее |
20 лет |
|
Средний срок службы, не менее |
25 лет |
|
Средняя наработка на отказ счетчика, не менее |
104 000 ч |
|
Габариты |
290×180×63 мм |
|
Масса, не более |
1,3 кг |
|
Дисплей |
с подсветкой |
|
Маломощное дополнительное реле |
5 А |
|
Датчики: |
вскрытия корпуса
вскрытия клеммника
магнитного поля |
Коммуникационные
интерфейсы
|
Основной канал PLC |
+
|
|
Оптический интерфейс |
+
|
|
FSK-132 |
-
|
|
USB (модули под крышкой клеммника) |
-
|

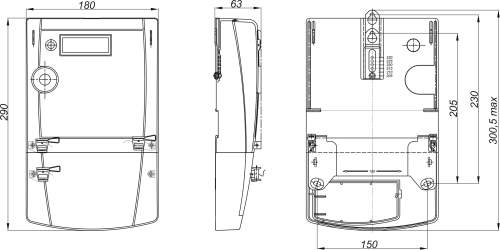

Габаритные размеры
счетчика:
Схема подключения:
