ОПИСАНИЕ

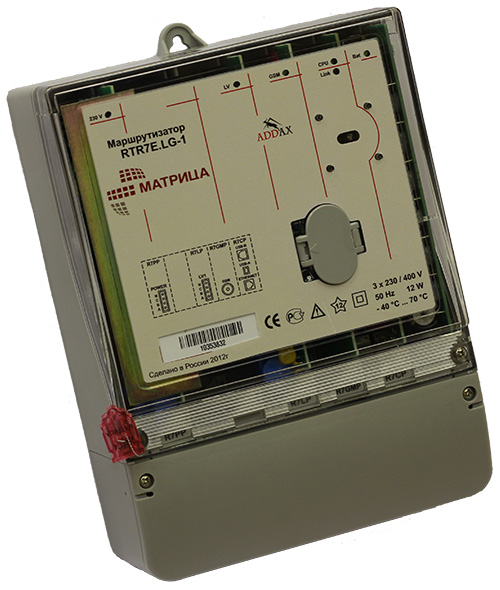

Маршрутизаторы/концентраторы (УСПД) EXTRA предназначены для обмена
данными со счетчиками по PLC (S-FSK/OFDM), с Центром по каналам
Ethernet и GPRS.
• Автоматическое обнаружение, регистрация и поддержка конечных
устройств сети
• Долговременное хранение данных
• Поддержка до 1000 конечных устройств
• Удаленное обновление ПО
• Поддержка 2-х фидерного питания
Маршрутизаторы/концентраторы (УСПД) EXTRA представляют собой
устройство, которое может функционировать как маршрутизатор, так и
как концентратор данных, в зависимости от выбранного режима.
Технические
характеристики
|
Номинальное напряжение |
3×230 / 400 В |
|
Номинальная частота |
50 Гц |
|
Рабочий диапазон температур |
-25 °C … +60 °C |
|
Расширенный диапазон температур |
-40°C … +70 °C |
|
Генератор частоты |
кварцевый резонатор 32 768 Гц |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями напряжения (активной/полной
мощности), не более |
15 Вт / 25 В∙А |
|
Прочность изоляции ГОСТ Р 51350-99 (МЭК 61010-1-90) |
4 кВ, 50 Гц, 1 мин |
|
Напряжение пробоя (МЭК 60060-1) |
6,8 кВ, 1,2 / 50 мкс |
|
Устойчивость к кратковременным электрическим разрядам,
не более |
4 кВ |
Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части
прибора) |
2400 бод (S-FSK, IEC 61334-5-1)
128 кбод (OFDM) |
|
Резервный источник питания |
Вход 12 … 24 В постоянного тока |
|
Класс защиты IP |
IP51 |
|
Габариты |
261,8×184×87,8 мм |
|
Масса, не более |
1,25 кг |
Коммуникационные интерфейсы:
|
Основной канал PLC |
+
|
|
Количество фидеров |
1
|
|
Оптический интерфейс |
+
|
|
Ethernet |
+
|
|
USB-A (ведущий) |
+
|
|
USB-A (ведомый) |
+
|
|
GSM/GPRS (2G) |
+
|
|
GSM/GPRS (2G/3G) |
-
|

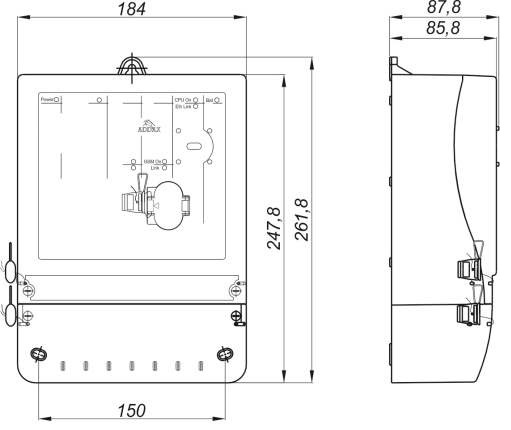

Габаритные
размеры УСПД:

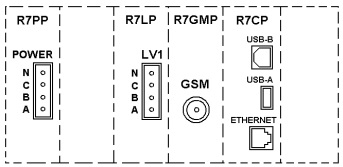

Панель
разъемов:
