Комплект комбинированный УСД-2.01



НАЗНАЧЕНИЕ

Устройство предназначено для развёртывания сети сбора данных со счетчиков электроэнергии с использованием интерфейса RS-485 и технологии PLC по низковольтной электрической сети напряжением 0,4 кВ.
Устройство соответствует требованиям ГОСТ Р 51317.3.8-99 (МЭК 61000-3-8-97) «Передача сигналов по низковольтным электрическим сетям. Уровни сигналов, полосы частот и нормы электромагнитных помех» и предназначено для работы в составе АИИС КУЭ.

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАТЕРИСТИКИ

• Диапазон рабочих частот PLC - от 19 до 81 кГц, вид модуляции - DCSK.
• Максимальная дальность передачи данных по силовой линии – 2 км.
• Интерфейсы:
  • однофазная или трёхфазная низковольтная сеть 230 В промышленной частоты;
  • два RS-485, скорость - от 300 до 115200 бит/с с битом контроля нечётности и без него.
• Максимальное количество приборов учета, подключаемых по RS-485, от 32 до 256, в зависимости от характеристик подключаемых приборов.
• Максимальное количество подключаемых счётчиков электроэнергии - 430.
• Напряжение питания - от 100 до 265 В.
• Потребляемая мощность - не более 15 ВА, 5 Вт.
• Частота сети - от 47,5 до 52,5 Гц.
• Установленный диапазон рабочих температур - от минус 25 до плюс 60 °С.
• Средний срок службы комплекта – 15 лет.
• Габаритные размеры - не более 336х306х91,5 мм.
• Масса - не более 2,4 кг.

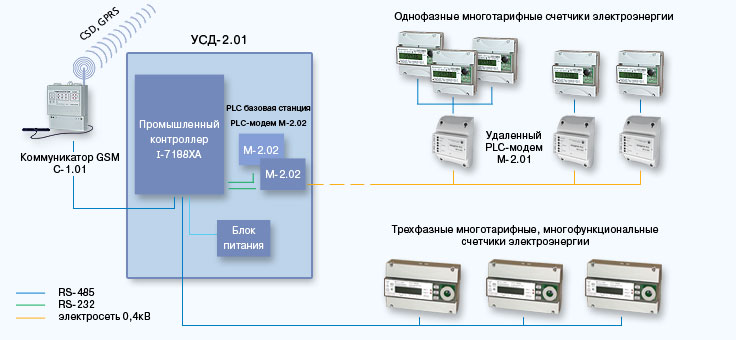

СТРУКТУРНАЯ СХЕМА И ПОДКЛЮЧЕНИЕ УСД-2.01






ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УСД-2.01

СБОР И ХРАНЕНИЕ ПОКАЗАНИЙ ЭЛЕКТРОСЧЕТЧИКОВ

Модели счетчиков электроэнергии:

• однофазные многотарифные СЭБ-2А.05, СЭБ-2А.07, СЭБ-2А.07Д, СЭБ-2А.08, СЭБ-1ТМ.02, СЭБ-1ТМ.02Д;
• трехфазные многотарифные ПСЧ-3ТА.07, ПСЧ-3ТА.07Д, многофункциональные СЭТ-4ТМ.02М, СЭТ-4ТМ.03М, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05Д, ПСЧ-3ТМ.05М, ПСЧ-3ТМ.05Д.

УСД-2.01 обеспечивает чтение следующих показаний однофазных многотарифных счетчиков электроэнергии:

Наименование показаний	Период считывания	Глубина хранения
Мгновенные показания
Накопленная активная энергия от сброса по 4-м тарифам (нарастающий итог)	с частотой цикла чтения показаний
Мгновенная мощность активная по одной фазе	с частотой цикла чтения показаний
Фазное напряжение	с частотой цикла чтения показаний
Токи по одной фазе	с частотой цикла чтения показаний
Архивные показания
Накопленная активная энергия на начало месяца по 4-м тарифам (нарастающий итог)	один раз в месяц	3 года по каждому счетчику электроэнергии

УСД-2.01 обеспечивает чтение следующих показаний трехфазных многотарифных, многофункциональных счетчиков электроэнергии (включая электросчетчики, установленные на вводах жилых многоквартирных домов):

Наименование показаний	Период считывания	Глубина хранения
Мгновенные показания
Накопленная энергия от сброса по 4-м тарифам и 4-м видам энергии (нарастающий итог)	с частотой цикла чтения показаний
Мгновенная мощность активная по каждой фазе	с частотой цикла чтения показаний
Мгновенная мощность реактивная по каждой фазе	с частотой цикла чтения показаний
Мгновенная мощность полная по каждой фазе	с частотой цикла чтения показаний
Фазное напряжение по всем фазам	с частотой цикла чтения показаний
Межфазное напряжение	с частотой цикла чтения показаний
Коэффициент мощности (cosφ)	с частотой цикла чтения показаний
Токи по фазам	с частотой цикла чтения показаний
Частота сети	с частотой цикла чтения показаний
Архивные показания
Накопленная энергия на начало месяца по 4-м тарифам и 4-м видам энергии (нарастающий итог)	один раз в месяц	3 года по каждому счетчику электроэнергии
Получасовые срезы мощности	один раз в 30 минут	2 месяца
Контроль ПКЭ (токи, мгновенные мощности, напряжения) на выход за установленные границы	с частотой цикла чтения показаний	10 суток по каждому счетчику электроэнергии

УСД-2.01 обеспечивает хранение показаний до 400 однофазных многотарифных и до 30 трехфазных многотарифных, многофункциональных электросчетчиков.

СИНХРОНИЗАЦИЯ ВРЕМЕНИ СЧЕТЧИКОВ ЭЛЕКТРОЭНЕРГИИ

УСД-2.01 обеспечивает синхронизацию времени электросчетчиков по встроенным часам контроллера. Инициативой для синхронизации времени счетчиков электроэнергии является команда установки времени контроллера, передаваемая программным обеспечением верхнего уровня. При получении такой команды устройство сбора данных устанавливает время встроенных в контроллер часов и проводит синхронизацию времени электросчетчиков.

ЗАПИСЬ ТАРИФНОГО РАСПИСАНИЯ

УСД-2.01 обеспечивает запись тарифных расписаний в модели электросчетчиков «МИКРОН», поддерживающие смену тарифного расписания индивидуальными командами.

Запись тарифного расписания происходит в два этапа:

• подготовка и запись из АСКУЭ (АИИСКУЭ) в контроллер устройства сбора данных;
• адресная запись из УСД-2.01 в каждый счетчик электроэнергии. На данном этапе устройство сбора данных выдает по запросу АСКУЭ (АИИСКУЭ) текущее состояние процесса записи тарифного расписания по каждому электросчетчику.

ПЕРЕДАЧА ДАННЫХ В АСКУЭ (АИИСКУЭ)

УСД-2.01 для сокращения трафика и повышения скорости обмена данными обеспечивает по запросу АСКУЭ (АИИСКУЭ) передачу собранных показаний, сгруппированных в пакеты размером до 5 килобайт. Доступ к данным, хранящимся в контроллере УСД-2.01, осуществляется как удаленно по каналу GSM (CSD или GPRS) через коммуникатор GSM C-1.01, так и по интерфейсу RS-485 через преобразователь интерфейса ПИ-2.

КОНФИГУРИРОВАНИЕ

Конфигурирование контроллера УСД-2.01 осуществляется с помощью специального технологического программного обеспечения (далее по тексту - Конфигуратора) для ПК.

Конфигурация контроллера представляет собой перечень электросчетчиков с заданными для каждого конкретного прибора следующими параметрами:

• идентификатор удаленного PLC-модема М-2.01 (4 байта), к которому подключен счетчик электроэнергии;
• модель и серийный номер электросчетчика;
• сетевой адрес счетчика электроэнергии;
• признак расширенного адреса (для счетчиков электроэнергии, поддерживающих расширенный адрес);
• пароли доступа к электросчетчику (на запись и чтение);
• вариант использования (однофазный многотарифный или трехфазный многотарифный, многофункциональный).

Контроллер ведет опрос только тех счетчиков электроэнергии, которые заданы в конфигурации.

РЕЖИМЫ РАБОТЫ УСД-2.01

РАБОЧИЙ РЕЖИМ

В рабочем режиме УСД-2.01 ведет опрос счетчиков электроэнергии, а также по командам от программного обеспечения АСКУЭ (АИИСКУЭ) синхронизацию времени, запись тарифного расписания и передачу данных в диспетчерский компьютер АСКУЭ (АИИСКУЭ).

ПРОЗРАЧНЫЙ РЕЖИМ

Устройство сбора данных УСД-2.01 поддерживает прозрачный режим для работы со счетчиками электроэнергии технологического программного обеспечения.

Перевод контроллера УСД-2.01 в прозрачный режим производится подачей команды от внешнего компьютера удаленно по каналу GSM (CSD или GPRS) через коммуникатор GSM C-1.01 или по интерфейсу RS-485 через преобразователь интерфейса ПИ-2.

В качестве параметров команды передаются время (от 1 до 255 минут), по истечении которого, в случае отсутствия трафика, контроллер переходит в рабочий режим сбора данных, и вариант подключения счетчика электроэнергии (PLC или RS-485). Если электросчетчик подключен к PLC сети, в команде перевода контроллера в прозрачный режим передается идентификатор удаленного PLC-модема М-2.01.

Алгоритм работы УСД-2.01 в прозрачном режиме

Технологическое программное обеспечение для работы с прибором учета посылает УСД-2.01 команду в протоколе электросчетчика. В зависимости от того, какой тип подключения имеет счетчик электроэнергии (PLC или RS-485), устройство сбора данных производит следующие действия:

• если счетчик электроэнергии подключен по интерфейсу RS-485, команды посылаются через соответствующий порт RS-485 без изменения. Данные, полученные из порта по интерфейсу RS-485, направляются УСД-2.01 без преобразований в коммуникационный интерфейс RS-485 с подключенным коммуникатором GSM С-1.01 или преобразователем интерфейса ПИ-2;
• если счетчик электроэнергии подключен к удаленному PLC-модему М-2.01, контроллер УСД-2.01 формирует Y-NET (протокол фирменного сетевого уровня ф. Yitran) пакет с идентификатором удаленного PLC-модема М-2.01, переданным в качестве параметра команды перевода в прозрачный режим. В качестве данных Y-NET пакета передается команда электросчетчика, полученная контроллером из коммуникационного порта RS-485. Данные из Y-NET пакетов, пришедших из PLC сети, выделяются и передаются в коммуникационный порт RS-485.

Таким образом, для технологического программного обеспечения УСД-2.01 и PLC сеть становятся «прозрачными».

РЕЖИМ КОНФИГУРИРОВАНИЯ PLC СЕТИ

Контроллер УСД-2.01 имеет возможность временного переключения в режим конфигурирования PLC сети. Переключение контроллера в конфигурационный режим осуществляется при помощи программы Конфигуратора. Время (от 1 до 255 минут), по истечении которого при отсутствии передаваемых данных контроллер возвращается в рабочий режим, задается в параметре команды конфигурационного режима.

Все данные, поступающие в УСД-2.01 из коммуникационного порта RS-485, передаются без преобразований и анализа в базовую станцию PLC-модем М-2.02 по интерфейсу RS-232. Программное обеспечение верхнего уровня, использующее данный режим, должно формировать пакеты в протоколе Y-NET. Все данные, полученные от базовой станции PLC-модем М-2.02, включая служебные пакеты, передаются без анализа и преобразований в коммуникационный порт RS-485.
